外徑57mm  1.8°混合式內置驅動電機    NEMA 23 1.8° STEPPING MOTOR

■    雙極性恒流斬波電流控制。

■    細分插補功能，電機運行平穩。

■    靈活的細分設置，滿足更多場合。

■    指令信號兼容3.5~24V，無需串聯電阻。

■    步進電機自帶鎖緊裝置，防止軸向竄動。

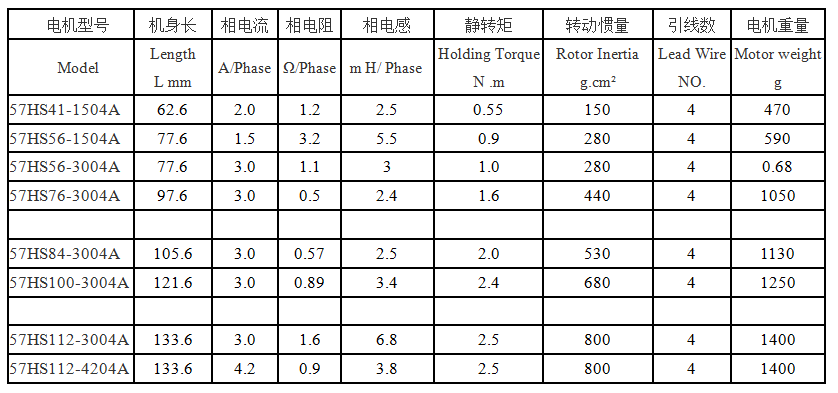

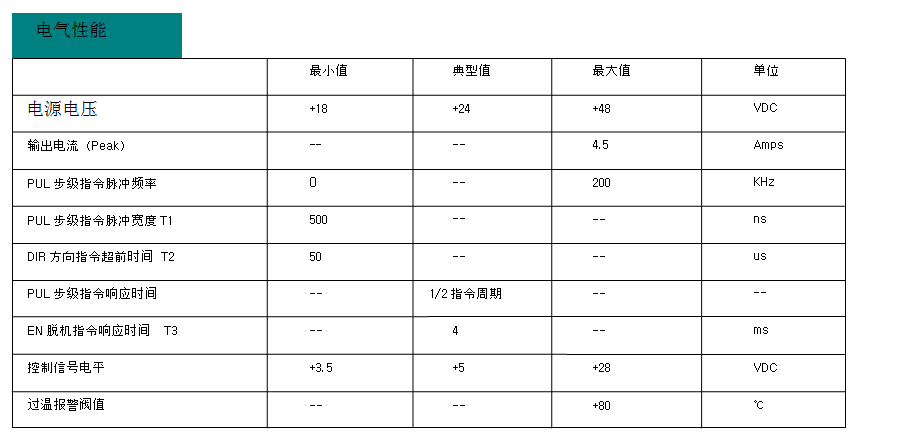

技術數據Electrical Specifications

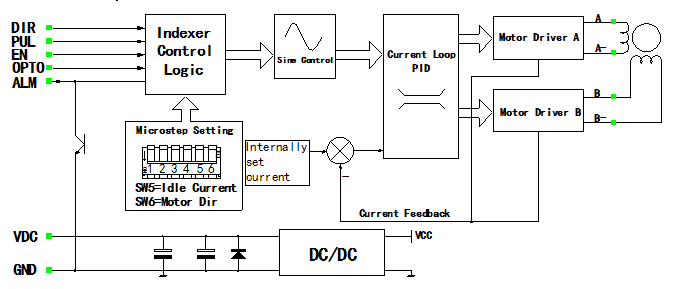

電器功能圖

■PUL和DIR信號為高速光耦隔離輸入；共陽接口方式；

脈沖下降沿有效；寬電平接收范圍3.5~28V，兼容市售所有控制器輸出電平，無需串聯電阻。

■EN信號為脫機信號，有效時電機無勵磁（FREE）狀態，此信號也可作為驅動器的報警復位,

寬電平接收范圍3.5~28V。

當驅動器過壓、過流、欠壓、過溫時，信號ALM輸出低電平，ALM接口為OC門輸出，客戶可根據需求，選擇

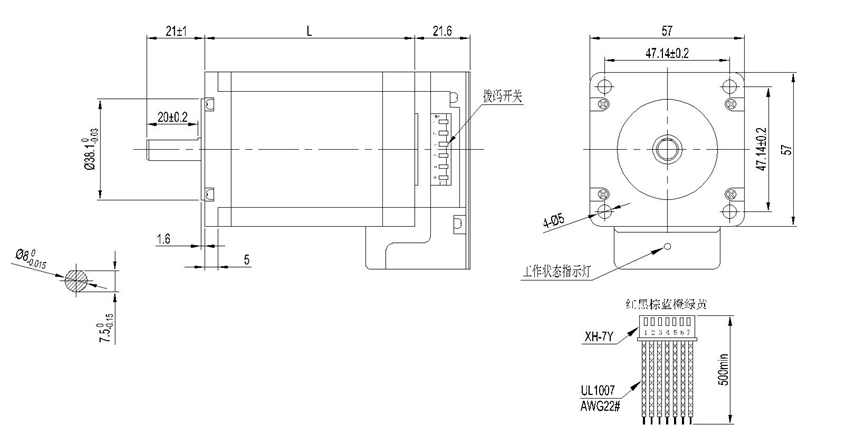

電機機械尺寸Dimensions unit=mm

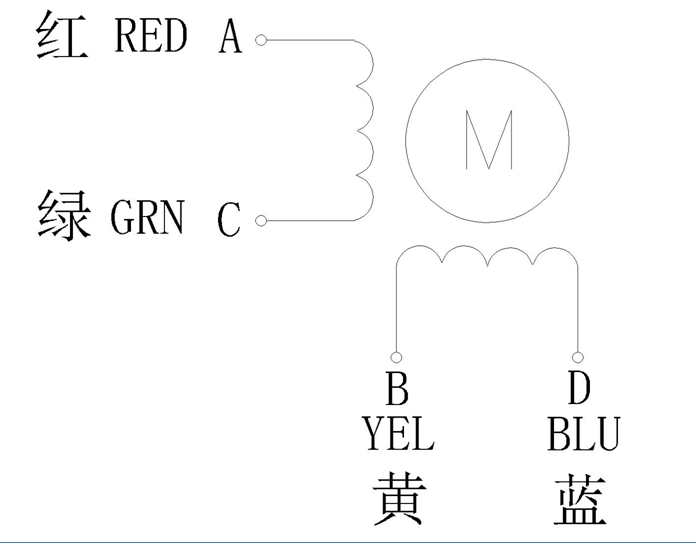

電機接線圖Wiring Diagram

我們可以根據客戶要求定制電機的電氣參數、電機輸出軸尺寸等形狀，也可以增配帶輪、偏心減速箱和行星減速箱、編碼器等，查看更多產品信息請瀏覽公司網站；

注意事項：電機安裝時務必使用安裝止口定位，嚴格保證電機輸出軸與負載的同心度，電機正常工作時表面溫度不允許超過85℃

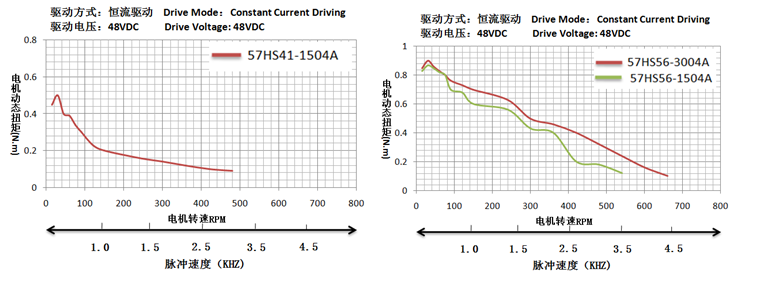

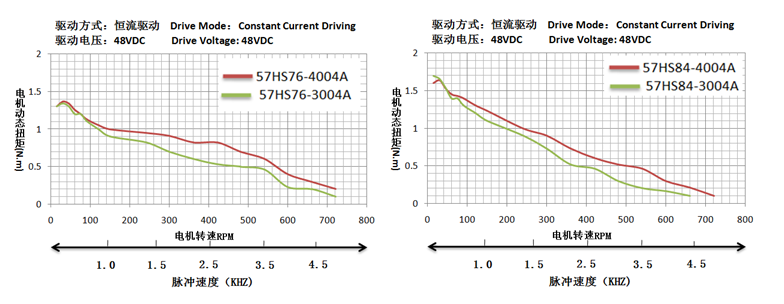

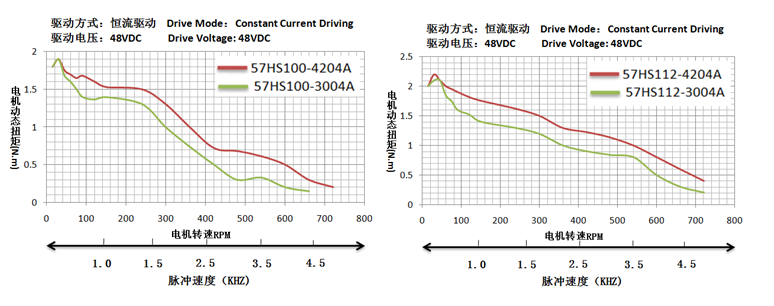

電機特性曲線圖
